廣西客戶現場安裝完成后的拋丸機圖片

文章出處：本站編輯：拋丸機發表時間：2012-08-18 14:53:06

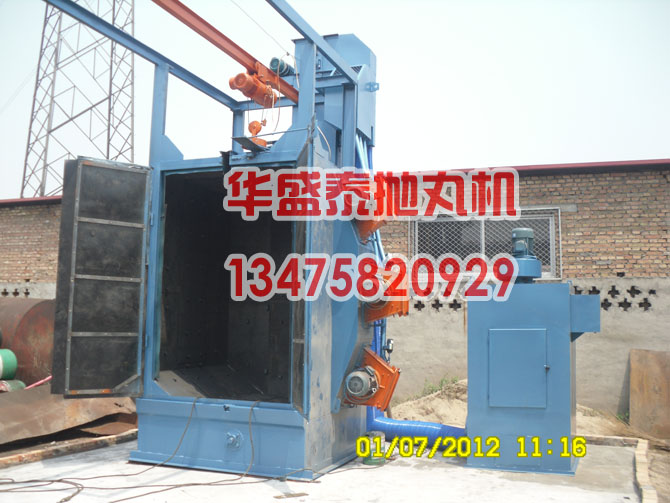

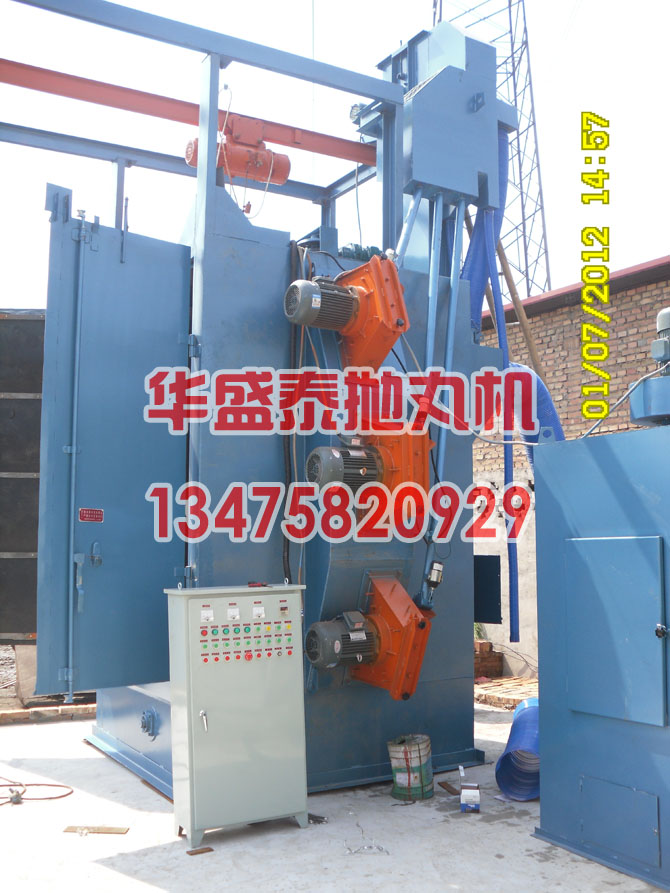

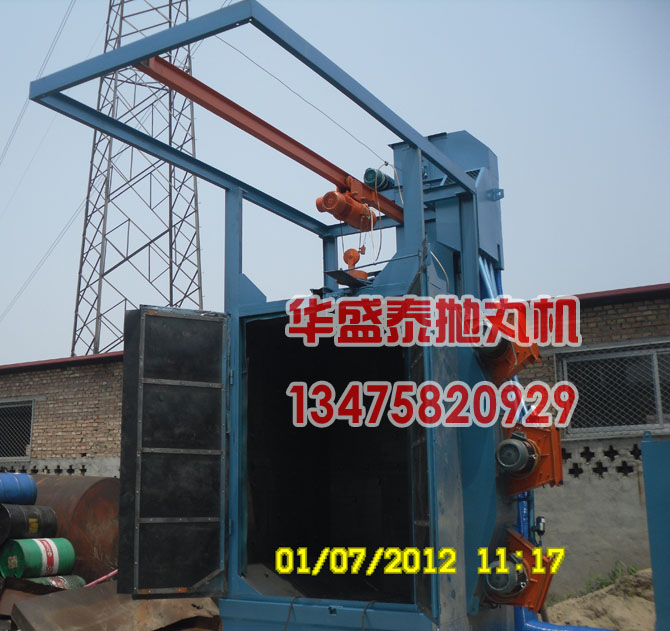

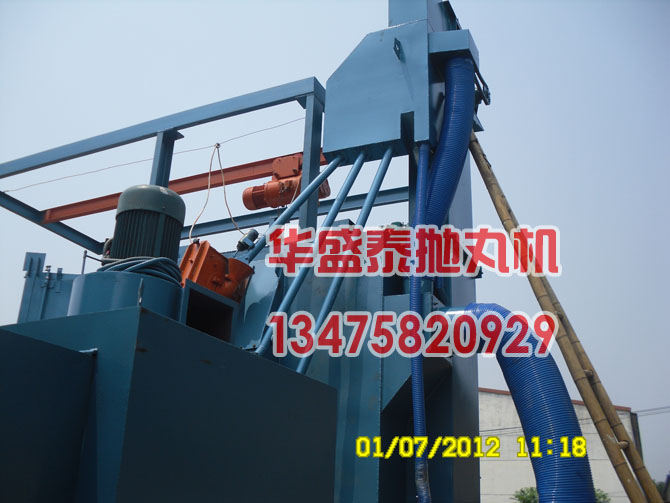

7月份我公司產品銷售到為廣西，客戶購買的機型為Q3710 吊鉤式拋丸機，設備三個拋丸器，一個吊鉤。以下為我公司工作人員在現場安裝完畢之后拍下照片。
拋丸機圖片廣西拋丸機 Q37系列拋丸機 Q3710吊鉤式拋丸機圖片
    吊鉤拋丸機是以單個吊鉤為工件的運載工具。每臺設備一般設1~3個吊鉤，每次一個構件在清理室內清理，其余鉤件在室外裝、卸料、間隙作業。本類設備有以下特點：
    1.與吊鏈式清理機一樣，工件在懸掛、旋轉狀態下清理，受拋面積大、清理效果好，清理大件、復雜件時不需翻身，簡化了操作。
    2.吊鉤各自獨立、數量少，運載裝置比吊鏈式和臺車式簡單，造價較低。
    3.配備各式吊具后，可以清理大、小鑄件及難以懸掛的小件，適應范圍廣。
    4.生產率一般低于吊鏈式，但高于臺車式。
    因此，本設備使用與多種、中小批量生產中清理大小鑄件，目前應用廣泛。隨著吊鉤載質量的加大，用來取代臺車式清理機大件的作法也日益增多。
    近十年來，國產吊鉤式拋丸機有了很大的發展，除了熟知的Q37系列外，還有Q47系列、KSB系列及許多各廠自動型號的產品，有30多個規格。
    本類設備由清理室、軌道和吊鉤、拋丸器、彈丸系統、電控柜等組成。用戶選用時，除應注意各規格設備的主要參數外，還應注意一下結構特點：
    1.軌道。國產產品最早只有Y型軌道，帶轉軌機構，設兩個吊鉤。近幾年又新增直形、環形和L型等多種形式。有的產品只有一種形式，有的則有多種軌道可供用戶選擇。
    2.吊鉤。吊鉤數量有單鉤、雙鉤和三鉤（如QH06型等）采用多鉤，有利提高生產效率，吊鉤都能自動行走。此外，還有可升降和不可升降、帶自轉機構（如Q476C、Q478、Q479型）和不帶自轉機構（清理室頂部設回轉機構）之分。升降式吊鉤，可把地面上的工件直接掛上鉤，不必另設起重工具。升降式吊鉤所配用電動葫蘆，有分普通式和環鏈式兩種，后者如Q476B、Q4712、Q4713、Q4720、Q4730等機型。
     吊鉤載清理時都能自轉。此外，QH06型的自轉采用變頻調速，自轉的同時還有左右擺動功能；青島華盛泰公司的Q3710C、QZJ013、QZJ017、QZJ030等機型還有移位功能，工件可在三個位置上清理。吊鉤的擺動和移位，擴大了受拋范圍，使工件的任何表面都能得到有效清理，清理效果大為改善。
    3.設備基礎。地坑深淺不一，淺地坑和無地坑形式，設備上部高度雖然稍有加大，但基礎費用小，安裝方便，適合地下水位高的場合。
    此外，QH06型清理機在拋丸器出口處沒有安全防護門，當室體門打開出料、進料時，拋丸器不停機、防護門自動關閉，當下一個鉤就位，室體門關閉后，防護門自動打開，立即拋射工件，這樣可縮短循環時間，提高生產率，該機若用作鋁、鎂合金鑄件處理時，還裝備有安全可靠的防爆系統。
    另外，KSB系列清理機，均配備X-30型雙向拋丸器，每一規格的軌道都有多種形式，由用戶自選。
    QZG系列清理機吊鉤規格多，清理室頂縫采用多層密封，密封性好，兩臺拋丸器呈對稱傾斜布置，改善了工件上下端面的清理效果，懸軌道叉有氣動型和手動型，由用戶任選。來源華盛泰拋丸機，http://m.svzrxnk.cn。
